クラシカルなデザインの筐体
フロアの片隅にひっそり置くＯＡ機器という感じがします。

最近はサーバもブラック筐体にするメーカーが増えてきたのですが、ＮＥＣはホワイトで統一しているようです。

フロントパネルにＵＳＢ端子が２個あり便利。
フロントドアを開くと、５インチ、３．５インチベイが各２個あり、外部からアクセス可能。

オーディオ機能は実装されていません。

チープ感はあるものの、きっちり作られています。

背面ファンの取り付け部のメッシュも細かく、廃熱効率も良さそうです。

筐体サイズは173×453×448（W×D×Hmm）

内部もオーソドックスなレイアウトのＡＴＸ規格。

これが本機の最大の特徴。自作機のベースにもってこいです。
（他社同クラスのサーバは独自規格で、筐体の流用は困難）

搭載されているメインボードは市販のＡＴＸ、Ｍ−ＡＴＸ規格の製品に容易に交換可能です。

ブランド品が中心の各パーツ

　・メインボード：ギガバイト社製
　・メモリ：マイクロンテクノロジー社
　・ＣＰＵファン：デルタ社製
　・ケースファン：山洋電気社製
　・ＤＶＤドライブ：パナソニック製
　・電源：Lead Year Enterprise社製

５インチベイ　ｘ２
３．５インチベイ　ｘ２
３．５インチシャドーベイ　ｘ４

ＡＴＸ規格の３８０Ｗ電源

SATA用のコネクタも４つあります。
静音タイプではないが、特別うるさくもない。

はフロントに８ｃｍが１器

８センチ０．１１Ａ

三洋電機製の「９ＡＨ０８１２Ｐ４Ｈ０３」

排気ファン２器も三洋電機製の「９ＡＨ０８１２Ｐ４Ｈ０３」
ＣＰＵファンはＤＥＬＴＡ製の「ＦＨＳ−Ａ９０２５Ａ−Ｓ２８４」

ＨＤＤ４本構成を想定して、ファンが多数付いていますが、ディスク１本だと冷却機能はオーバースペックです。

なお、ＣＰＵファン含めすべてのファンが４ピン端子で接続されています。

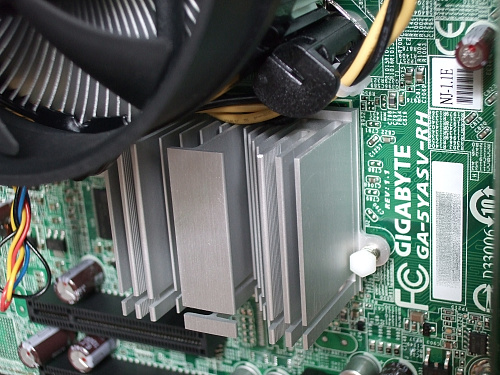

ギガバイト製オリジナルＧＡ−５ＹＡＳＶ−ＲＨ

チップセットはエントリーサーバ向けのＩｎｔｅｌ３２００

サウスブリッジは中型のヒートシンクのみです。

要所要所に固体コンデンサが使われています。
２４時間、３６５日運転でも５年以上は持ちそうです。

ＩＣＨ９Ｒにはヒートシンクは装着されていません。

ＰＡＴＡ端子は１つ有り、ＤＶＤ−ＲＡＭドライブがＭＡＳＴＥＲ接続。

上から順に、

　・ＰＣＩ−Ｅ　ｘ８
　・ＰＣＩ−Ｅ　ｘ４
　・ＰＣＩ
　・ＰＣＩ

デスクトップＰＣ向けメインボードで一般的なＰＣＩ−Ｅ　ｘ１６スロットがありません。好みに合わせたビデオカードが選択できません。

ＸＧＩ　Ｖｏｌａｒｉ　Ｚ９ｓ
メモリは３２ＭＢ（上のサムソンチップ１個）

統合チップセットに比べ、メインメモリを圧迫しないメリットはありますが、チップ自体のパフォーマンスが低いため、最近のゲームには不向き、動画にも弱く、やはりサーバ向けです。

ＯＡ業務やネットのブラウズなら問題ないレベルです。
発色は綺麗なので、デジカメ写真のブラウズにも良いと思います。

　

CrystalMark 2004R2 実行結果（Celeron430）
GDI	2859
D2D	732
OGL	498

マイクロンテクノロジー社製
ＰＣ２−６４００、５１２ＭＢ、ＥＣＣ、ＣＬ６

デスクトップ向けのＮＯＮ−ＥＣＣメモリとの混載はできませんが、増設する場合は安価なＮｏｎ−ＥＣＣメモリに差し替える事も可能です。

不満点としては
　・DVD再生が綺麗ではない
　・グラフィックの機能不足で３D系アプリが動作しない
　・USB端子が少ない（前２基＋後２基）

パーツをごっそり変えてしまえば解決しますが、それではこれを買った意味が無いので、追加費用をできるだけかけずに、増設しました。

＜グラフィックカードの増設＞

オンボードグラフィックは発色こそ綺麗でしたが、さすがにPCI接続のサーバ用チップでは、機能・性能とも貧弱なので、当初の予定通り、ビデオカードを増設することにしました。

ネットの情報を参考に、MCH側のPCIex8スロットの端を削り、PCIex16のビデオカードを挿せるように改造しました。

写真は手持ちのELSA GLADIAC 573 (GeForce7300LE) を取り付けたところです。カードエッジが半分むき出しですが、問題なく動作しています。

大幅に性能向上し、ＤＶＤの再生画質も向上しました。
チップセットの仕様上、PCIex1動作に制限されるようですが、PCIex16時とそれほど変わらない数値が出ています。

＜サウンドカードの増設＞

標準ではサウンド機能を持たないため、手持ちのサウンドカードを増設しました。

＜USB端子の増設＞

内部に増設用コネクタがあるので、増設ブラケットを購入し、取り付けました。

USB増設ブラケットはギガバイトのMB付属品のようでしたが、ジャンク扱いで１０５円で入手。コネクタのピンアサイン、形状、色もぴったり一致。
