100円ショップダイソーの携帯充電器でDC-DCコンバーターを作る２
ダイソーの携帯充電器を使って出力電圧を無段階で変えられるDCアダプターを作りました。
詳しいことはDCコンバーターを作る その１を見てください。
細長いタイプの基板を持つ充電器を使いました。奥に見えるのが、その１で使った基板です。
スイッチや出力電圧メーターやボリュームを付ける。チップにはヒートシンクをつけました。
こんな回路になります。出力電流を最大にするため、R3の抵抗は外して直結します。

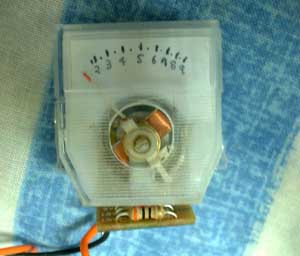

電圧メーターは、ダイソーの電池チェッカーを分解して取り出し、メーターパネルはテスターで測定しながら手書きで作りました。
この電池チェッカーは１２V電池を測定できるようになっているので、出力電圧9V以下でしか使う予定のないこの回路にそのまま使えます。
タッパーをケースにして回路や部品を入れる。青いケーブルは出力ケーブル。先にDCプラグがついてます。

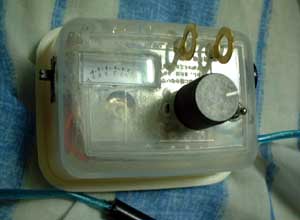

完成。ボリュームの上に見える二つの金色の輪は、出力端子。わに口クリップで挟んで使います。
部品リスト
車載充電器（ダイソー） 300円
ボリューム・可変抵抗（秋月電子） 50円
メーター・電池チェッカー（ダイソー） 100円
ヒートシンク（PCパーツ屋） 100円
メインスイッチ・トグルスイッチ（ヤフオク） 30円
メータースイッチ・スライドスイッチ（ヤフオク） 10円
出力1・DCプラグ（秋月電子） 30円
出力2・丸型端子×２（カー用品店） 50円
入力・DCジャック 50円
タッパー（ダイソー） 100円
