BK10 製作過程
BK10の製作、改造過程です

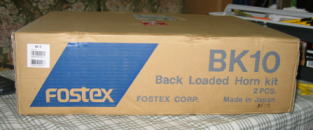

BK10の箱
秋葉原のコイズミ無線で17,440円でした。
エンクロージャー２個分が１箱に入って約10Kg位ある。
(2003/07/05(土))

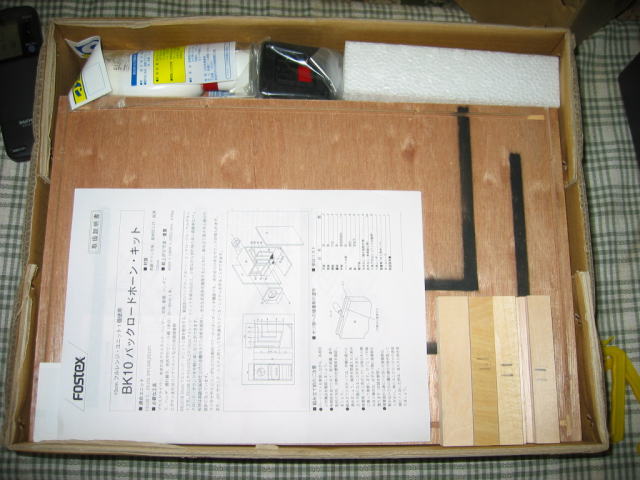

箱の中身
ターミナル、ボンド、ねじ釘等必要なものはすべて入っているが、ターミナルとユニットを接続するケーブルと吸音材は付属していない。初心者としてはターミナルにケーブルを接続した状態で出荷して欲しかった。

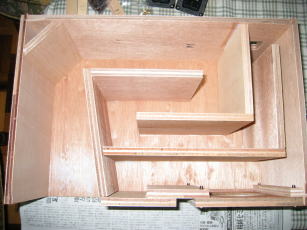

音道の様子
組み立ては説明書に従って行えば難しいことはない。
この状態にケーブルを通しておいて側板を付ければできあがり。

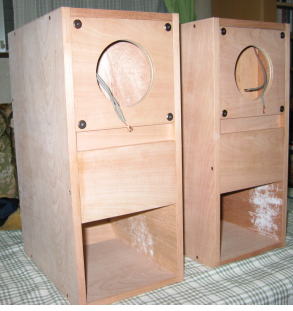

組み立て完了
組み立てが完了した状態。
板の内側に白ペンキのようなものが付着している。
外側はきれいな桜材なのにこれはちょっといただけない。
付属のターミナル
最初は付属のターミナルをそのまま付けた。
結構安っぽい。（後で交換することになる）
ケーブルとは半田付けをした（最初で最後の半田付け）。
ユニット接続
ユニットの接続はファストン端子を使用。
実はジャスト・フィットではなく端子サイズが大きい。
組み立て完了
ユニットを付属の木ねじで取り付けて完成。
本来、塗装はユニット取り付け前に行うべきであるが、当時はそこまで気が付かずまずはユニットを取り付けてしまった。
当初のセッティング
まずはこんな感じでセットして聞く。
作りつけの棚があり、高さは約９０ｃｍあるので、ソファに座って聞いた場合、ユニットがかなり高めの位置になる。
塗装
遅ればせながら水性ニスで塗装（３回塗り）(バッフル板は除く）。
水性ニスは扱いやすく、部屋の中でも刺激臭がしないので、健康にも良い。
桜材が貼ってあるのでかなりきれいに仕上がる。
(2003/07/06,12)
ターミナル交換
ターミナルを付属品からFostex T150に交換（2個で3600円、ユニット1個より高い！）。
付属品取り付け用に背板に大きな穴があいているため板で塞いでその上から取り付ける。
音が良くなったか？---分かりません。気分の問題です。どこかいじりたかったのです。
(2003/07/19)
スタンドの作成
スピーカー・スタンドの製作に取りかかる。
15mm厚のラワン合板を使用。長岡先生の「世界でただひとつ 自分だけの手作りスピーカーをつくる」に載っていた自作スピーカー・スタンドを参考にする。
柱の部分は2枚重ねで角柱を作る。
(2003/07/20)
スタンド完成
スピーカー・スタンド完成。
(2003/07/21)
セッティング変更
棚の扉を取り中にセッティング。スピーカー・スタンドの高さはこの高さに合うように作成。
スピーカー・グリルはサイコロ・スピーカー付属のもの（後に自作したものに変更）。
(2003/07/21)
バッフル板変更
バッフル板の交換をする。ユニット取り付けをボルトでできるように爪つきナットを装着。
この時は自在錐を持っていなかったので、ドリルで円の周囲に穴をあけ、引き回し鋸で切る。
(2003/08/02)
ドリルガイド
ユニット取り付け用穴はボルトと爪つきナットを使用するため垂直にあけないといけない。
そのためにいろいろ検索して写真のドリルガイドを通販（ナチュラルゲート）で入手。送料込みで1,375円という安さ。各ドリル径ごとに用意されている金具を穴を空けるべき位置に置いて、手で押さえながらドリルを通すというごく簡単な仕組みながら、見事に垂直に穴があけられます。コツは穴をあけるべき位置にあらかじめ錐などで小さな穴をあけ、ドリルの先端位置がしっかり決まるようにすることです。
バッフル板取り付け
新バッフル板にユニットを取り付け。
板の材質が本体と異なるので、色も大分違うがこれも味があって良し。
(2003/08/02)
JBL-4312と
JBL-4312との2ショット。
4312は1984年に購入。当時はサンスイが販売していました。
